Как подключить дверной звонок

Как подключить дверной звонокУстройства оповещения делятся на несколько разновидностей, среди которых встречаются проводные и беспроводные системы. Модели отличаются по внешнему виду, сигналу и принципу работы (от батареек или электричества). Схема подключения электрических звонков стандартная. Как правило, в коробку с товаром производители помещают инструкцию пользователя с подробной картинкой расположения проводов и точек соединения кабелей. План-схема предназначена для электриков и обычных пользователей. Рассмотрим более детально, как правильно подключить дверной звонок на 2 провода своими руками.

Подготовительный этап

Во многих домах предусмотрена возможность подключения электрозвонка. Если в вашей квартире есть разводная коробка, то вам не нужно штробить стены, а достаточно проложить кабели по инструкции. Если же вы хотите установить устройство оповещения в другом месте или поставить замок в доме, где нет точки для монтажа прибора, то вам понадобятся следующие инструменты:

  • Стамеска для подготовки штробы в стене;
  • Молоток;
  • Индикаторная отвертка;
  • Изоляционная лента или соединительные крепления.

Все работы по подготовке канала для укладки проводов выполняйте под линеечку. Штробы можно располагать только в строго горизонтальном или вертикальном положении.

Основные работы

Как правило, классический звонок состоит из трех деталей:

  • Устройство оповещения;
  • Кнопка;
  • Двухжильный кабель ВВГ.

Некоторые модели продаются без провода. В таком случае его нужно будет приобрести отдельно.

Чтобы безопасно подключить дверной звонок и снизить риск получения электрического разряда, выполняйте работы в резиновой обуви и перчатках. Для начала отключите квартиру от электричества.

Осуществляйте электромонтаж по инструкции:

  • В подготовленную штробу подведите двухжильный кабель от электрощита к распределительной коробке. Обязательно оставьте дополнительную часть провода для повторного подсоединения;
  • Поставьте отметку маркером на электропроводе «питание замка»;
  • Подведите в распределительную коробку провод от устройства через гильзу в стене, пометьте его «кнопка»;
  • Еще один провод пропустите через коробку и уложите его в штробу к месту крепления корпуса замка с пометкой «звонок»;

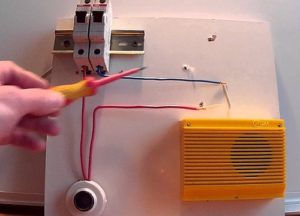

  • Произведите подключение питающих кабелей по схеме: одну жилу подсоедините к автоматическому выключателю, вторую к нулевой шине;
  • В распределительной коробке зачистите концы проводов и соедините между собой по цвету и назначению (кнопка-звонок, звонок-питание, питание-электрощиток). Закрепляйте концы при помощи пайки, сварки или клеммных соединений;
  • Установите кнопку в монтажную коробку, подведя кабели по схеме;
  • Установите декоративную планку.

На завершающем этапе проверьте звонок на работоспособность и задекорируйте поверхность стены.
